液壓翻板式電子汽車衡原理|液壓翻板
該種汽車衡是在液壓翻板設計的基礎上增加部分結構，是液壓技術和模塊化電子汽車衡的有機結合，適州于各類糧食倉庫、加工廠等對散粒體糧食，如小麥、大豆、玉米、花生、稻各等的自動卸載，同時也廣泛適用于化工、冶金、礦山一切有散狀物料接收作業的單位和部門。
液壓翻板式電子汽車衡的工作過程如下：載重汽車接指令沿導向軌開上翻板平臺，汽車就位后起升擋輪器，擋輪器擋住汽車后輪，主起升油缸升起，使翻板平臺到指定角度，在這個過程中車內的敬料被逐漸卸出，當散料卸凈后，翻板平臺落下到位·擋輪器收回，汽車沿導向軌開下翻板平臺，完成整個卸料工作過程。。
主要結構：

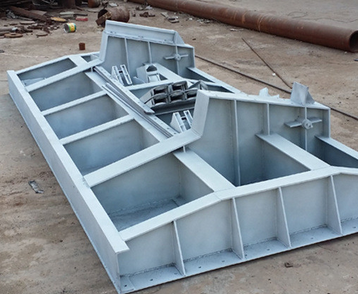

a)翻板平臺：采用H型鋼為主梁，整體結構有足夠的強度和剛度，在起升過程中變彤很小，用于承載載重汽車，并配有汽車導向軌及擋輪器。
b)主起升油缸：采用2個多級伸縮缸一線布置，保證r頂升力量，提高r設備穩定性和設備運行的安全可靠性
c)液壓控制系統：由液壓泵站、液壓回路及控制兀件組成。液壓主要控制元件采用進口高質量元器件，可保證長期運轉過程中不發生漏油，系統有動作互鎖功能。
d)電氣控制系統：采用小型PIC控制，具有安全聯鎖功能，在發生停電或誤操作時不會引起設備的誤動作而發生危險。 液壓翻板
文章來源：德州群峰機械制造有限公司
